Parte Constituyente

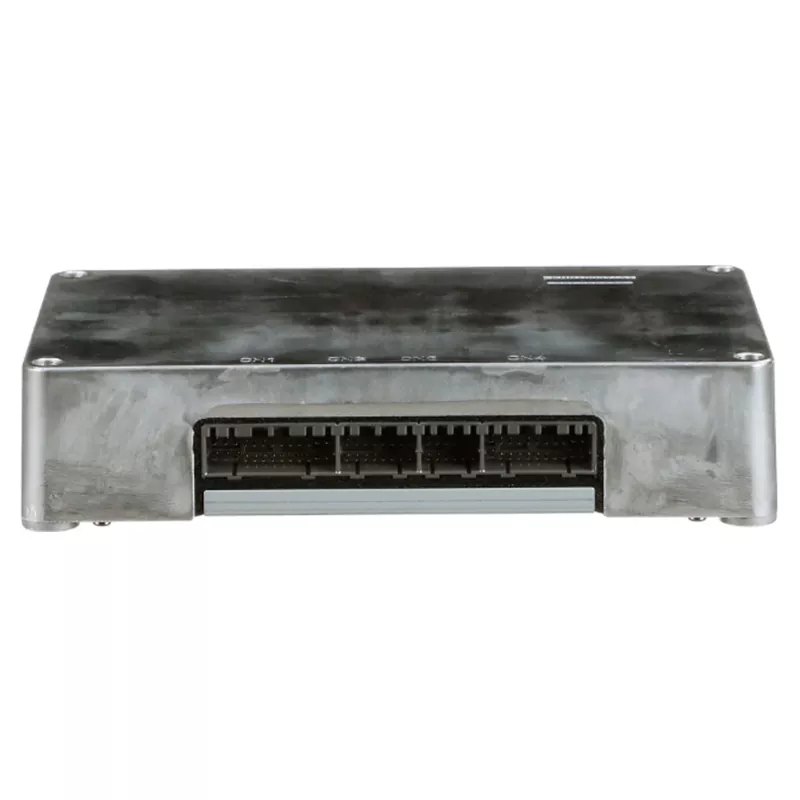

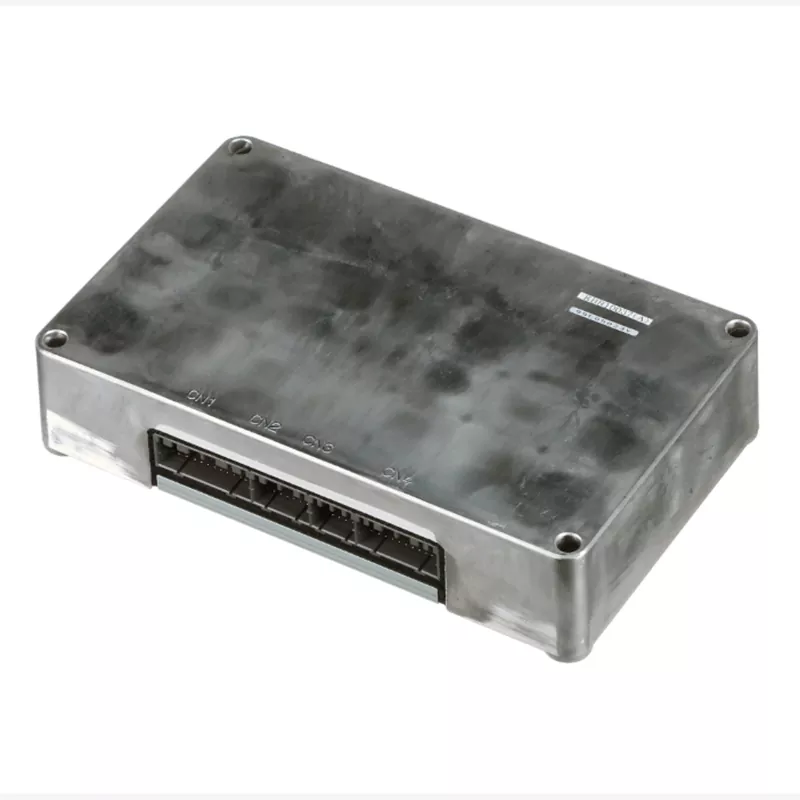

El controlador KHR51018, también conocido como unidad de control electrónico (ECU) o placa de computadora, es el módulo electrónico central que gobierna el funcionamiento del tren motriz y el sistema hidráulico de una excavadora hidráulica. Se compone de las siguientes partes principales:

• Unidad central de procesamiento: unidad central de procesamiento (CPU), ROM (memoria de solo lectura), RAM (memoria de acceso aleatorio), EEPROM (memoria no volátil)
• Acondicionamiento y adquisición de señal de entrada: Convertidor A/D, Multiplexor, Interfaces de entrada digital
• Generación de señal de salida y controladores de actuador: convertidor D/A, amplificadores y controladores PWM
• Interfaz de comunicación: transceptor CAN-bus
• Alimentación y protección: Reguladores de tensión, Circuitos de protección.

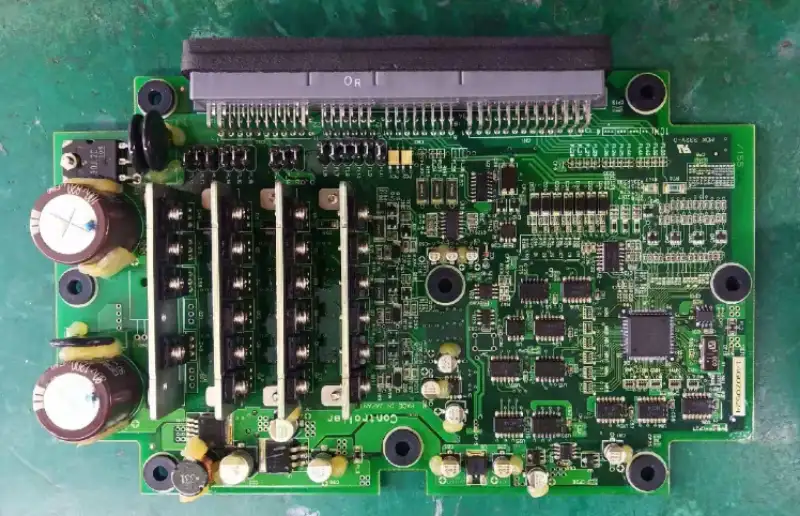

• Hardware y estructura física de PCB: PCB multicapa, conectores, carcasa de hierro

Principio de funcionamiento

El controlador de la excavadora recibe señales de los sensores y las procesa, luego envía señales de control a los actuadores para impulsar el movimiento y las acciones de la excavadora.

El sistema de control automático de la excavadora se realiza principalmente en base a tres componentes básicos: sensores, actuadores y controladores. Los sensores se utilizan para detectar el estado de trabajo y la información ambiental de la excavadora, como posición, velocidad, fuerza, postura, etc. Los actuadores se utilizan para controlar el movimiento y las acciones de la excavadora, incluidos motores, cilindros hidráulicos, motores eléctricos, etc.

Diagnóstico de fallas

• Se filtró agua en la ECU del controlador de la excavadora o en el panel de instrumentos.
• El cable de la batería estaba conectado al revés.
• Fallo o funcionamiento anormal del motor del acelerador de la excavadora.
• Agregar una batería de 36V para arrancar la excavadora.

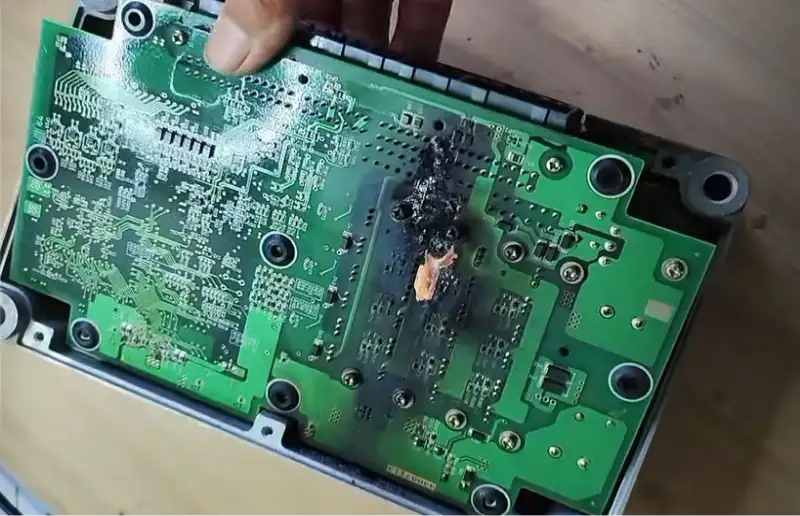

• Cortocircuito
• Alarma causada por enchufe del controlador suelto.

Preguntas frecuentes

P: ¿Cuál es la cantidad mínima de pedido?

R: Aceptamos una pieza para cada artículo.

P: ¿Cuál es la forma de envío?

R: Productos ligeros vía DHL UPS FedEx EMS; Productos pesados ​​por vía aérea y marítima

P: ¿Cómo es la calidad?

R: Es genuino y nuevo, de alta calidad.

P: ¿Tiene catálogo?

R: Sí, el catálogo electrónico está disponible.

P: ¿Está programado?

R: Terminamos de programar la ECU antes del envío.

P: ¿Cuál es el código HS para repuestos de excavadoras?

R: El código HS es 9032900090

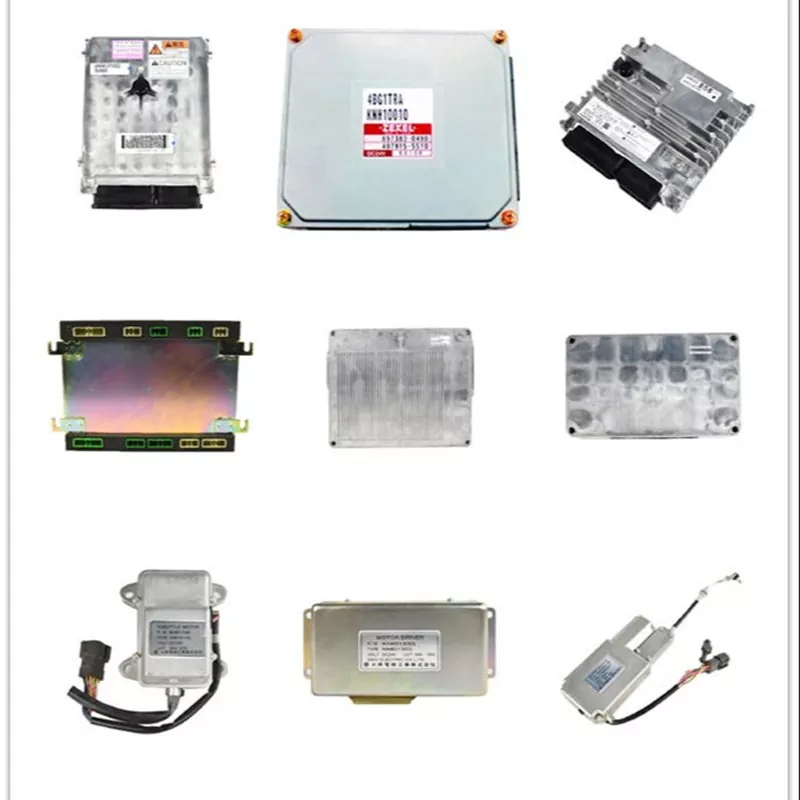

P: ¿Cuáles son los controladores de excavadora más comunes?

R: Controladores de excavadora, incluido el controlador hidráulico (ECU) y el controlador del motor (ECM)

P: ¿Cómo cambiar el controlador en una excavadora de caja?

R: Ofrecemos video de configuración del monitor al cliente.

P: ¿El controlador es plug-and-play o requiere flasheo?

R: Descubra si la ECU del controlador Case/Sumitomo coincide exactamente con su arnés de cableado y versión de software.
